Sankey Grafikleri
Sankey grafikleri, verilerin çok boyutlu adımlarda nasıl aktığını gösterir. Hangi öğelerin (düğümler olarak adlandırılır) genel akışa katkıda bulunduğunu göstermek için kullanışlıdırlar.
Sankey Veri Şekli
Bir Sankey grafiği oluşturmak için sonuçlarınızda en az üç sütuna ihtiyacınız olacaktır:
- Kaynak sütunu: Sannkey akışında bir düğümü belirtir.
- Hedef sütunu: Bir alıcı düğümü belirtir.
- Sayım sütunu: Hedef düğümün kalınlığını belirleyen değer.

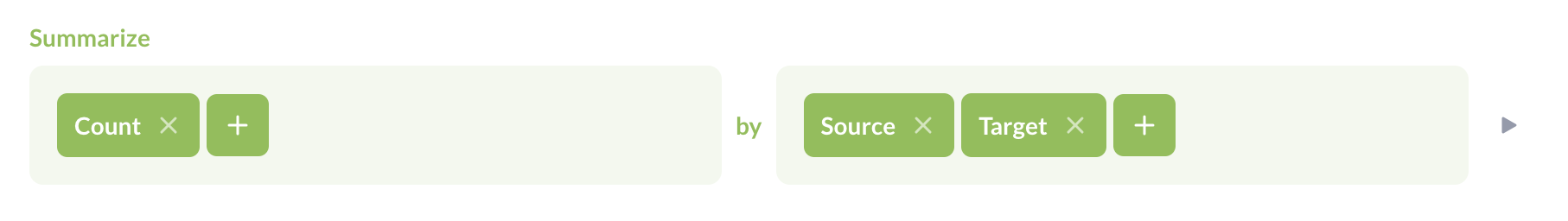

Her satırda bir kaynak sayfa (bir yönlendiren sayfanın başlığı gibi) ve bir hedef sayfa (geçerli sayfa görüntülemesinin başlığı gibi) bulunan ham sayfa görüntülemeleriniz varsa, sayıya göre özetleyebilir ve önce kaynağa, sonra hedefe göre gruplandırabilirsiniz.
Yukarıdaki grafiği oluşturmak için kullanılan veri şekli aşağıdadır.
| Kaynak Sayfa | Hedef Sayfa | Toplam Ziyaretçi |
|---|---|---|
| Giriş | Ana Sayfa | 584 |
| Ana Sayfa | Ürün Sayfası | 2.700 |
| Ürün Sayfası | Sepete Ekle | 572 |
| Sepete Ekle | Ödeme | 2.490 |
| Ödeme | Satın Alma | 1.756 |
| Ana Sayfa | Arama | 2.427 |
| Arama | Ürün Sayfası | 2.027 |
| Ürün Sayfası | Sepete Ekle | 2.203 |
| Sepete Ekle | Ödeme | 1.475 |
| Arama | Ürün Sayfası | 1.563 |
| Ödeme | Satın Alma | 1.041 |
| Ana Sayfa | Çıkış | 810 |
| Ürün Sayfası | Ödeme | 815 |
| Ödeme | Satın Alma | 2.217 |
| Ana Sayfa | Çıkış | 1.020 |
Veri seçeneklerine bakın.
Döngüsel bağımlılıklar çalışmaz
Kaynaklarınızın bazıları, aynı kaynaklara geri dönen hedeflere işaret ediyorsa, Patrona bir Sankey grafiği oluşturamaz.
Sankey Veri Seçenekleri

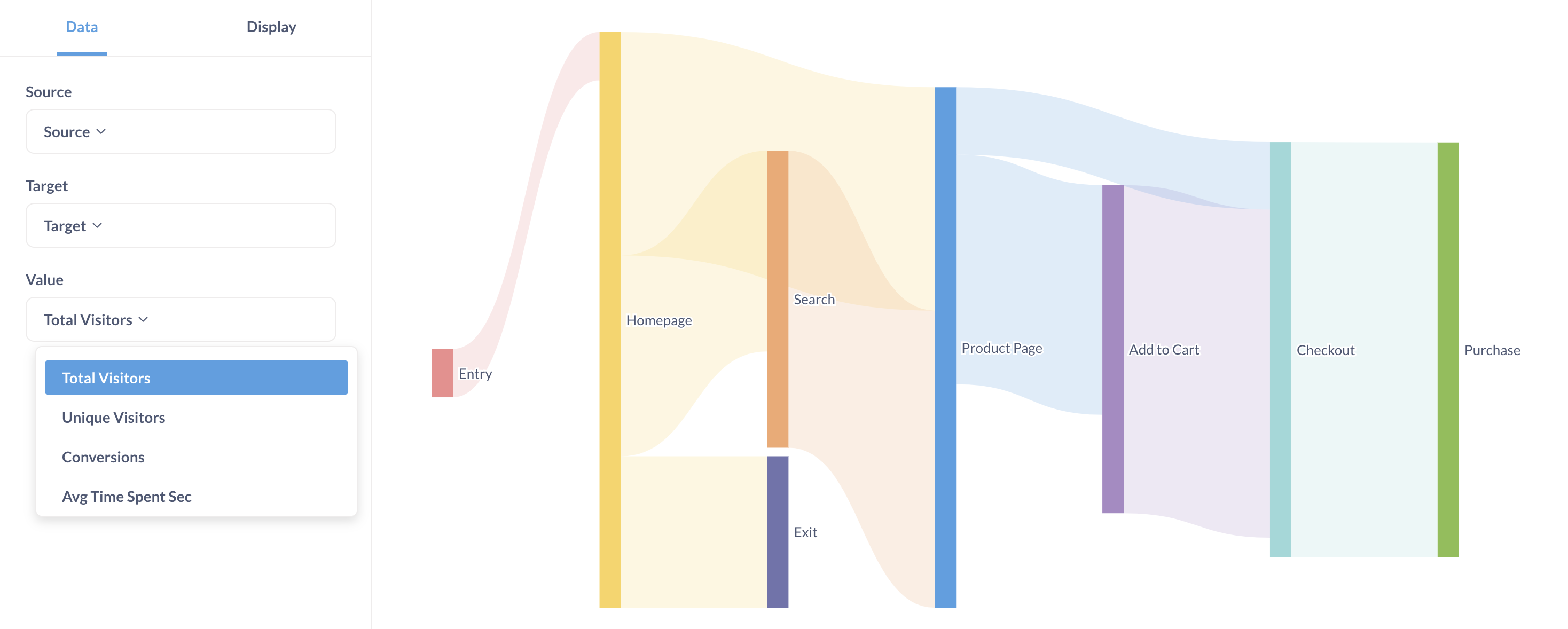

Patrona'nın Sankey grafiği için kaynak, hedef ve değerler olarak hangi sütunları kullanması gerektiğini seçmek için sağ alttaki ayarlar simgesine tıklayarak Veri sekmesini görüntüleyin.
Verileriniz üçten fazla sütun içerebilir, ancak her satırda gerekli üç sütun bulunmalıdır: kaynak, hedef ve hedef düğümün boyutunu ölçeklendirmek için bir değer.
Sankey Görüntüleme Seçenekleri
Grafiklerin hizalamasını, kenar etiketlerini ve kenar renklerini değiştirebilirsiniz.
Hizalama
Sankey grafiği için sol, sağ veya yaslanmış hizalama seçebilirsiniz. Hizalama, grafiğin uç düğümleri (yaprak düğümleri veya terminal düğümleri olarak da bilinir) nasıl görüntüleyeceğini belirler.
Yukarıdaki bölümdeki grafik sola hizalıdır. Uç düğümler, Çıkış ve Satın Alma, sola hizalanmıştır.
Sağ hizalama için, uç düğümler, Çıkış ve Satın Alma, grafiğin sağına hareket eder:
Bu durumda, yaslanmış hizalama aynı görünür, çünkü uç düğümler tüm grafiği kaplayacak şekilde hareket eder.
Kenar etiketleri
Bir kenarın (bağlantı veya ok olarak da bilinir) değerini görüntüleyip görüntülemeyeceği. Etiketleri görüntüleme seçenekleri arasında otomatik, kompakt veya tam biçimlendirme bulunur.
Kenar rengi
Kenar renkleri için seçenekler şunlardır:

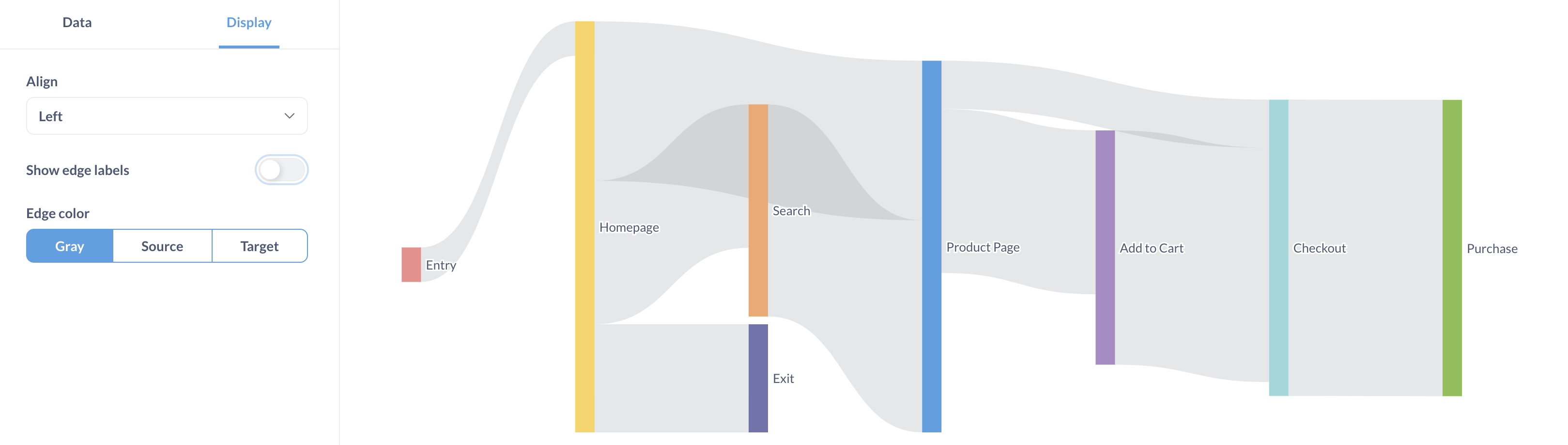

- Gri: Tüm kenarlar gridir. Düğümler renklerini korur.
- Kaynak: Kaynak düğüm, kenar renklerini belirler. Kaynak düğüm, bir kenarın solundaki düğümdür.
- Hedef: Hedef düğüm, kenar renklerini belirler. Hedef düğüm, bir kenarın sağındaki düğümdür.
